振動給料機的結構設計和設計注意事項

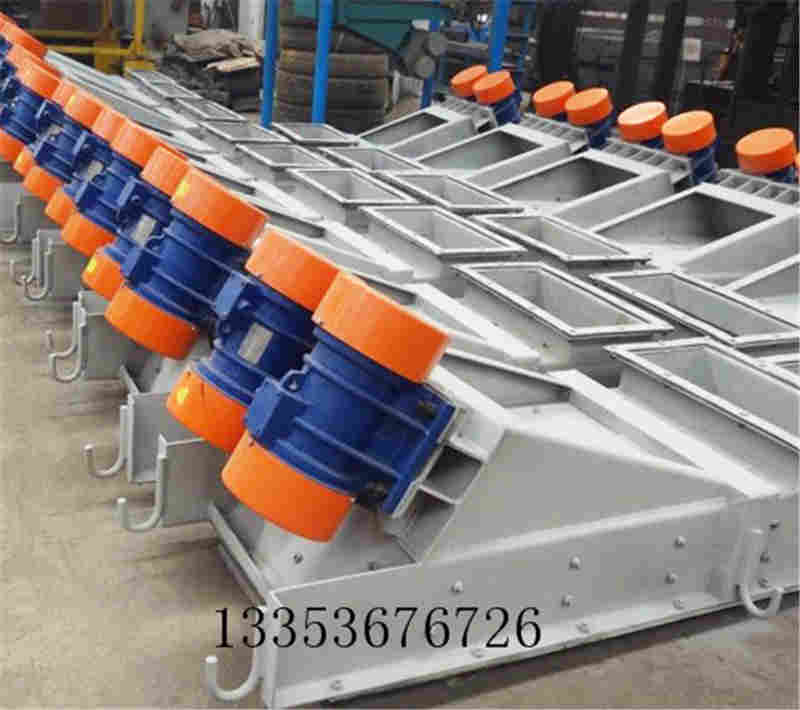

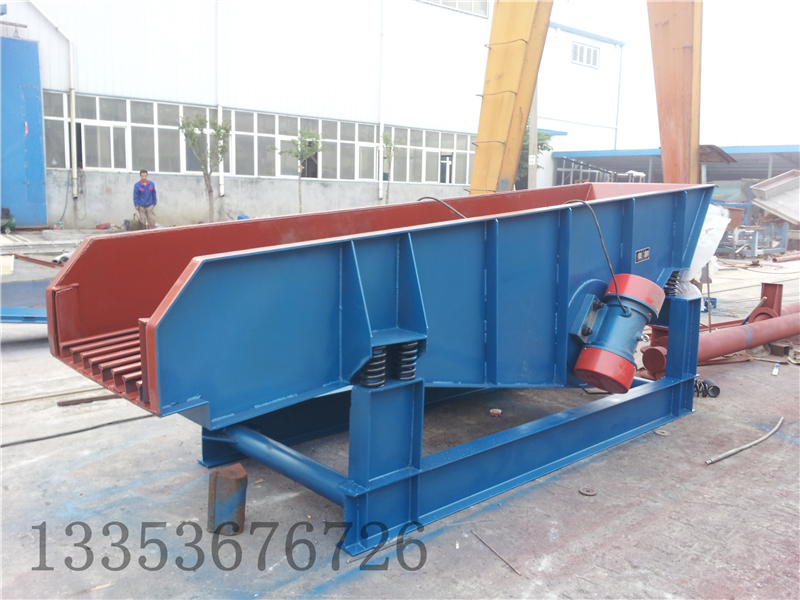

振動給料機可把塊狀、顆粒狀物料從料倉中均勻、連續地喂料到受料裝置中。在砂石生產線中可為破碎機連續均勻地喂料避免破碎機受料口的堵塞。專為破碎篩分中粗破碎機前均勻輸送大塊物料設計。振動給料機采用雙偏心軸激振器的結構特點，保證設備能承受大塊物料下落的沖擊，給料能力大。
承載構件
承載構件是指振動給料機直接承載物料的部件，它是振動給料機的重要組成部分。根據承載構件尺寸的大小和被輸送物料的性質，一般用2~10毫米厚的炭鋼、低合金結構鋼或不銹鋼鋼板焊成。振動給料機
承載構件的型式

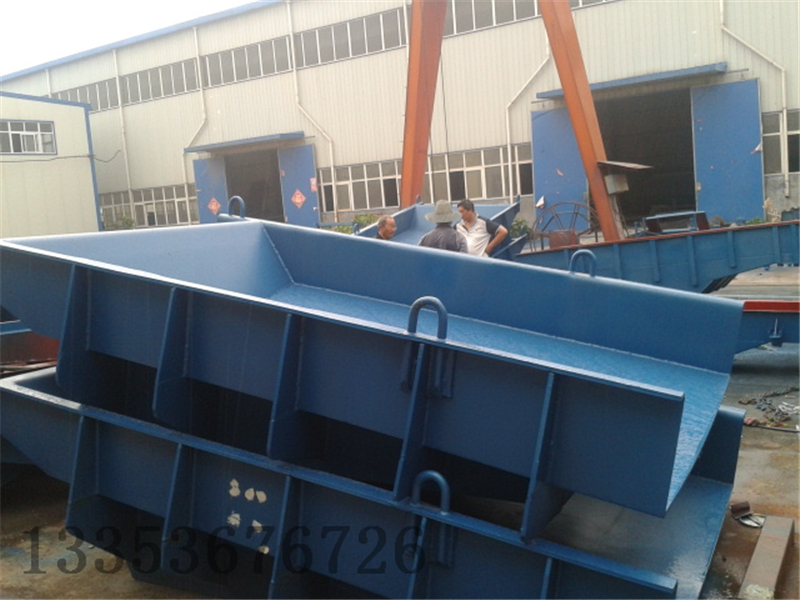

振動給料機的承載構件，根據具體使用要求通常設計成槽式和管式兩種。管式一般為密封的；槽式多是敞開的，也可以做成密封的。承載構件的各種截面形狀如圖所示。 槽體的截面根據使用需要可以采用矩形的、梯形的和三角形的，槽底有平底和弧形底兩種；管體的截面通常有矩形的與圓形的兩種。 因?yàn)檎駝咏o料機的承載構件（槽體或管體）直接參與振動，它的質量（或者說重量）的大小直接影響到所需的激振力和消耗功率的大小。承載構件愈重則功率消耗越大，因此希望承載構件重量輕。但由于槽體或管體參與振動，并始終處在較高頻率的振動狀態下，為了避免槽體產生共振時振幅增大而造成構件的疲勞斷裂，又要求槽體或管體有較高的剛度。一般敞開式槽體內物料充填系數較大，但剛度較小；密封式槽體內物料充填系數小，而剛度較大。為了減小承載構件的質量并增加它剛度，通常在槽體外面焊接加強筋板，以增加截面的慣性矩。
承載構件的剛度
為了使承載構件在振動條件下經久耐用，在槽體或管體設計時僅僅考慮強度是不夠的，還應保證構件有足夠的剛度。
振動給料機槽體質心的計算
為了使激振力能夠準確地通過槽的質心，使力臂為零，以防止機體產生搖擺振動，這就牽涉到槽體質心的位置計算。應該指出，槽內帶有物料時的機體質心也就是指負載后的槽體質心與空載的槽體質心是不重合的，在設計時，要求激振力作用線必須通過負載時槽體的質心.
振動給料機減振器的類型及結構
振動給料機所采用的減振器，主要是螺旋彈簧和橡膠彈簧的減振器，根據給料機的安裝方式不同，減振器的結構型式也不同。
